A Butt Weld Outlet fáradási élettartamának kiszámítása döntő szempont mind a gyártók, mind a végfelhasználók számára. Butt Weld Outlet beszállítóként megértem a megbízható termékek biztosításának jelentőségét és annak szükségességét, hogy pontosan felmérjük a ciklikus terhelés alatti tartósságukat. Ebben a blogban megosztok néhány betekintést a tompahegesztési kimenet kifáradási élettartamának kiszámításához.
A tompahegesztési kivezetések fáradtságának megértése
Kifáradási hiba akkor következik be, amikor egy anyagot ismételt terhelésnek és kirakodásnak vetnek alá, ami repedések kialakulásához és továbbterjedéséhez vezet. A csőrendszerekben általánosan használt tompahegesztési kimeneteknél a fáradtságot olyan tényezők okozhatják, mint a nyomásingadozások, a hőciklusok és a mechanikai rezgések.
A feszültségeloszlás a tompahegesztési kimenetben összetett. A hegesztési kötésnél a geometria változása és a hegesztési hibák miatt feszültségkoncentrációk lépnek fel. Ezek a feszültségkoncentrációk jelentősen csökkenthetik a kimenet kifáradási élettartamát. Ezen túlmenően a kiömlőnyílás anyagtulajdonságai és a hegesztési töltőanyag szintén létfontosságú szerepet játszanak a fáradásállóság meghatározásában.
Lépések a fáradtság élettartamának kiszámításához
1. Határozza meg a betöltési feltételeket
A tompahegesztési kimenet kifáradási élettartamának kiszámításának első lépése a terhelési feltételek meghatározása. Ez magában foglalja a terhelés nagyságát, gyakoriságát és típusát (pl. axiális, hajlító vagy torziós). Például egy csőrendszerben a nyomásingadozások ciklikus axiális és karikafeszültségeket okozhatnak a kimenetben.
A terhelési feltételek pontos meghatározásához szükséges a csőrendszer részletes elemzése. Ez magában foglalhatja a számítási folyadékdinamikát (CFD) a folyadékáramlás és a nyomáseloszlás szimulálására, vagy a végeselem-elemzést (FEA) a kimeneti feszültségeloszlás kiszámításához különböző működési körülmények között.
2. Anyag kiválasztása és tulajdonságai
A Butt Weld Outlet anyagának megválasztása kritikus fontosságú a kifáradás szempontjából. A különböző anyagoknak eltérő a kifáradási tulajdonságai, például a kifáradási szilárdsági együttható, a kifáradási hajlékonysági együttható és a kifáradási kitevő. Ezek a tulajdonságok anyagvizsgálatból vagy vonatkozó szabványokból nyerhetők.
Például a rozsdamentes acél népszerű választás a tompahegesztési kimenetekhez, jó korrózióállósága és viszonylag nagy kifáradási szilárdsága miatt. A rozsdamentes acél speciális minősége és hőkezelése azonban jelentősen befolyásolhatja a kifáradási tulajdonságait. Fontos, hogy az üzemi környezetnek és a terhelési viszonyoknak megfelelő anyagot válasszunk.
3. Stressz elemzés
A terhelési feltételek és az anyagtulajdonságok meghatározása után a következő lépés a feszültségelemzés elvégzése. Ezt a FEA szoftverrel lehet megtenni, amely pontosan modellezi a tompahegesztési kimenet és a hegesztési kötés geometriáját. A FEA elemzés megadja a feszültségeloszlást a kimenetben, beleértve a maximális feszültségi helyeket és a feszültségkoncentrációs tényezőket.
A stresszkoncentrációs tényezők különösen fontosak a fáradtság elemzésében. Ezek felelősek a hegesztési kötésnél a geometria változása és a hegesztési hibák miatti feszültségnövekedésért. A magas feszültségkoncentrációs tényező jelentősen csökkentheti a kimenet fáradási élettartamát. Ezért szükséges a feszültségkoncentráció minimalizálása a hegesztési folyamat és a kimenet kialakításának optimalizálásával.
4. A fáradtság élettartamának kiszámítása
Számos módszer áll rendelkezésre a tompahegesztési kimenet kifáradási élettartamának kiszámítására. Az egyik leggyakrabban használt módszer az S-N görbe megközelítés. Az S - N görbe a feszültség amplitúdója (S) és a meghibásodásig tartó ciklusok száma (N) közötti összefüggést ábrázolja.
Az S - N görbe módszer használatához a feszültséganalízis során kapott feszültségamplitúdót összehasonlítjuk a kiválasztott anyag S - N görbéjével. A meghibásodásig tartó ciklusok száma ezután meghatározható a görbéből. Azonban meg kell jegyezni, hogy az S - N görbe ideális körülmények között végzett laboratóriumi vizsgálatokon alapul, és a valós alkalmazásokban további tényezők is befolyásolhatják a kifáradási élettartamot, például korrózió, hegesztési hibák és felületi minőség.
Egy másik módszer a törésmechanikai megközelítés, amely a repedés keletkezésére és terjedésére összpontosít a kimenetben. Ehhez a módszerhez ismerni kell a repedés növekedési sebességét és a kritikus repedésméretet. A törésmechanikai megközelítés alkalmasabb a meglévő repedésekkel vagy hibás alkatrészek kifáradási élettartamának előrejelzésére.
A fáradtságot befolyásoló tényezők
1. Hegesztési minőség
A hegesztési kötés minősége jelentős hatással van a tompahegesztési kimenet kifáradási élettartamára. A hegesztési hibák, mint például a porozitás, az olvadás hiánya és a repedések, feszültségnövelőként működhetnek, és csökkenthetik a kimenet fáradási szilárdságát.
A jó hegesztési minőség biztosítása érdekében a megfelelő hegesztési eljárások betartása és szakképzett hegesztők alkalmazása szükséges. A roncsolásmentes vizsgálati módszerek, mint például az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT), használhatók a hegesztési hibák kimutatására és a hegesztési kötés integritásának biztosítására.
2. Felületkezelés
A Butt Weld Outlet felületkezelése szintén befolyásolhatja a fáradási élettartamát. Az érdes felület növelheti a feszültségkoncentrációt és elősegítheti a repedés kialakulását. Ezért fontos a sima felületkezelés biztosítása, különösen a hegesztési kötésnél.
3. Korrózió
A korrózió jelentősen lecsökkentheti a tompahegesztési kimenet kifáradási élettartamát. A korrózió lyuk- és réskorróziót okozhat, ami feszültségnövelőként működhet, és felgyorsíthatja a repedések keletkezését és terjedését. A korrózió megelőzése érdekében jó korrózióállóságú anyagot kell kiválasztani, és megfelelő korrózióvédelmi intézkedéseket kell alkalmazni, mint például bevonat vagy katódos védelem.
Esettanulmány
Tekintsünk egy esetet, amikor egy tompahegesztési kimenetet használnak egy vegyi feldolgozó üzemben. A kimenet ciklikus nyomásingadozásoknak van kitéve az üzem szakaszos működése miatt.
Először a terhelési feltételeket határoztuk meg a folyamatadatok elemzésével és FEA segítségével a kimeneti feszültségeloszlás kiszámításához. A kimenet anyaga ausztenites rozsdamentes acél volt a jó korrózióállósága miatt.
A feszültségelemzés azt mutatta, hogy jelentős feszültségkoncentrációk voltak a hegesztési kötésnél. A feszültségkoncentráció csökkentése érdekében optimalizálták a hegesztési folyamatot, és módosították a kimenet kialakítását.
Az S - N görbe módszerrel a feszültség amplitúdója és a rozsdamentes acél kifáradási tulajdonságai alapján számítottuk ki a kimenet kifáradási élettartamát. A számított kifáradási élettartamot összehasonlították az üzem várható élettartamával, és megállapították, hogy a kimenet megfelel a tervezési követelményeknek.
Következtetés
A tompahegesztési kimenet kifáradási élettartamának kiszámítása összetett folyamat, amely megköveteli a terhelési feltételek, az anyagtulajdonságok és a feszültségeloszlás részletes megértését. Az ebben a blogban vázolt lépések követésével pontosan megjósolható a tompahegesztési aljzat kifáradási élettartama, és biztosítható a megbízhatóság a használat során.

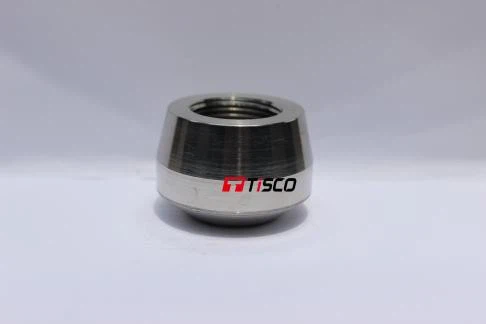

Butt Weld Outlet beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket biztosítsunk, amelyek megfelelnek a legszigorúbb szabványoknak is. Termékeink, mint plTompahegesztésű csapógomb,Menetes végű póló, ésMenetes végű kimenet, a legújabb technológiával és a legjobb gyakorlatokkal tervezték és gyártják, hogy biztosítsák hosszú távú teljesítményüket.
Ha tompahegesztési kivezetésekre van szüksége, vagy bármilyen kérdése van a kifáradási élettartam számításaival kapcsolatban, kérjük, forduljon hozzánk bizalommal a beszerzés és a további megbeszélések érdekében. Bízunk benne, hogy együtt dolgozhatunk Önnel, hogy megfeleljünk egyedi igényeinek.
Hivatkozások
- ASTM E466 - 15, Erővezetés szabványos gyakorlata - Szabályozott állandó - Fémes anyagok amplitúdójú axiális kifáradási vizsgálata.
- ASME kazán- és nyomástartó edény kódja, VIII. szakasz, 2. rész, Alternatív szabályok a nyomástartó edények építésére.
- Shigley, JE és Mischke, CR (2001). Gépészmérnöki tervezés. McGraw – Hill.
