Szia! Pillangószelepek szállítója vagyok, és ma szeretnék egy nyílt és őszinte beszélgetést folytatni ezeknek a szelepeknek a hátrányairól. Noha a pillangószelepek rendkívül népszerűek, és rengeteg nagyszerű tulajdonsággal rendelkeznek, nincsenek hátrányaik. Szóval, merüljünk bele, és nézzük meg közelebbről.
1. Korlátozott nyomás- és hőmérséklet-tartomány
Az egyik első dolog, amit figyelembe kell venni, hogy a pillangószelepek általában korlátozott nyomás- és hőmérséklet-tartománnyal rendelkeznek néhány más típusú szelephez képest. Például nagynyomású alkalmazásoknál a pillangószelep tárcsája jelentős igénybevételt szenvedhet. A vékony tárcsa kialakítás, amely sok pillangószelepre jellemző, nem biztos, hogy jól bírja a rendkívül magas nyomást. Ha a nyomás túl magas, az a tárcsa deformálódását okozhatja, ami szivárgáshoz és a szelep élettartamának csökkenéséhez vezethet.
Hasonlóképpen, ami a hőmérsékletet illeti, a pillangószelepek nem feltétlenül a legjobb választás extrém hőmérsékleti viszonyok között. Nagyon magas hőmérsékletű alkalmazásoknál a szelepben használt anyagok kitágulhatnak vagy lebomlanak. Például a pillangószelepekben általánosan használt elasztomer tömítések magas hőmérsékleten elveszíthetik rugalmasságukat, ami rossz tömítési teljesítményt eredményez. Másrészt, rendkívül alacsony hőmérsékletű környezetben, mint például a kriogén alkalmazásoknál, az anyagok törékennyé válhatnak. Bár vannakKriogén pillangószelepekAz ilyen körülmények kezelésére tervezték, még mindig megvannak a korlátai a speciális kriogén szelepekhez képest.
2. Gyenge tömítés bizonyos alkalmazásokban
Egy másik nagy hátrány a tömítési teljesítmény. A pillangószelepek általában egy tárcsát használnak, amely a szeleptesten belül forog az áramlás szabályozására. Amikor a szelep zárva van, a tárcsa az üléshez nyomódik, hogy tömítést hozzon létre. Előfordulhat azonban, hogy ez a tömítőmechanizmus nem olyan hatékony, mint néhány más szeleptípus, különösen olyan alkalmazásokban, ahol a szoros elzárás kulcsfontosságú.
Csiszoló vagy viszkózus folyadékokkal végzett alkalmazásoknál a szelep tömítőfelülete könnyen megsérülhet. A csiszolófolyadékban lévő részecskék koptathatják az ülést és a tárcsát, ami idővel szivárgáshoz vezethet. A viszkózus folyadékok is problémákat okozhatnak, mivel a tárcsához és az üléshez tapadhatnak, megakadályozva a megfelelő tömítést. A pillangószelep tömítési teljesítménye még normál üzemi körülmények között is idővel romolhat a tárcsa állandó mozgása miatt. Az ismételt nyitás és zárás a tömítőfelületek kopását okozhatja, ami csökkenti a szelep azon képességét, hogy szivárgásmentes elzárást biztosítson.
3. Áramlási ellenállás
A pillangószelepek viszonylag nagy áramlási ellenállást tudnak létrehozni más szeleptípusokhoz képest. Amikor a szelep teljesen nyitva van, a tárcsa még mindig jelen van az áramlási úton. Ez a tárcsa akadályozza a folyadék áramlását, ami nyomásesést okoz. Azokban az alkalmazásokban, ahol fontos a nyomásesés minimalizálása, például nagyméretű csővezeték-rendszerekben, ez jelentős hátrányt jelenthet.
A nyomásesés a pillangószelepen megnövelheti az energiafogyasztást. A rendszerben lévő szivattyúnak vagy kompresszornak keményebben kell dolgoznia, hogy leküzdje a szelep által keltett ellenállást, ami magasabb működési költségekhez vezet. Ezenkívül a tárcsa körüli áramlási kép turbulens lehet, ami további problémákat, például zajt és rezgést okozhat a rendszerben.
4. Korlátozott fojtóképesség
A fojtás vagy az áramlási sebesség pontos szabályozásának képessége nem a pillangószelepek erős vonása. A szelep helyzete és az áramlási sebesség közötti összefüggés nem lineáris. Amikor a szelepet zárt helyzetből nyitják, az áramlási sebesség először gyorsan növekszik, majd kiegyenlítődik. Ez a nem lineáris áramlási jellemző megnehezíti a pontos áramlásszabályozás elérését, különösen olyan alkalmazásokban, ahol pontos áramlásszabályozásra van szükség.
Azokban a folyamatokban, ahol az áramlási sebesség finomhangolt szabályozása elengedhetetlen, például vegyszeradagoló rendszerekben vagy bizonyos típusú ipari folyamatokban, gyakran más szeleptípusokat részesítenek előnyben, mint például a gömbszelepek vagy vezérlőszelepek. A pillangószelepek korlátozott fojtóképessége a rendszer instabilitásához is vezethet. A szelep helyzetének kismértékű változtatása nagy ingadozásokat okozhat az áramlási sebességben, ami megzavarhatja a folyamatot és befolyásolhatja a végtermék minőségét.
5. Karbantartási kihívások
A pillangószelepek karbantartása egy kis fejfájást okozhat. A szelep belső alkatrészei, mint például a tárcsa, az ülék és a szár, kopásnak vannak kitéve. Ezekhez az alkatrészekhez való hozzáférés ellenőrzés és javítás céljából nehéz lehet, különösen a nagyméretű szelepeknél vagy a nehezen elérhető helyekre szerelt szelepeknél.
A pillangószelepek tömítéseit rendszeresen cserélni kell a megfelelő tömítési teljesítmény biztosítása érdekében. A tömítések cseréje azonban bonyolult folyamat lehet, amely speciális eszközöket és készségeket igényel. Ezenkívül a tárcsa és az ülék egymáshoz igazítása kulcsfontosságú a szelep megfelelő működéséhez. Bármilyen eltolódás rossz tömítéshez és fokozott kopáshoz vezethet. A beállítás ellenőrzése és beállítása a karbantartás során időigényes és kihívást jelenthet.
6. Kavitációra való hajlam
A kavitáció olyan jelenség, amely akkor fordul elő, amikor a folyadék nyomása a gőznyomás alá esik, és gőzbuborékok képződését okozza. Ezek a buborékok azután összeomlanak, amikor nagyobb nyomású területre kerülnek, lökéshullámokat hozva létre, amelyek károsíthatják a szelep alkatrészeit. A pillangószelepek különösen érzékenyek a kavitációra, különösen olyan alkalmazásokban, ahol nagy nyomáskülönbség van a szelepen.
A pillangószelep kialakítása, ha a tárcsa az áramlási útvonalon van, jelentős nyomásesést okozhat, növelve a kavitáció valószínűségét. Az összeomló buborékok által keltett lökéshullámok erodálhatják a szeleptárcsát, az ülést és a szelep egyéb belső alkatrészeit, csökkentve annak élettartamát és teljesítményét. Súlyos esetekben a kavitáció akár a szelep teljes meghibásodásához is vezethet.
Következtetés

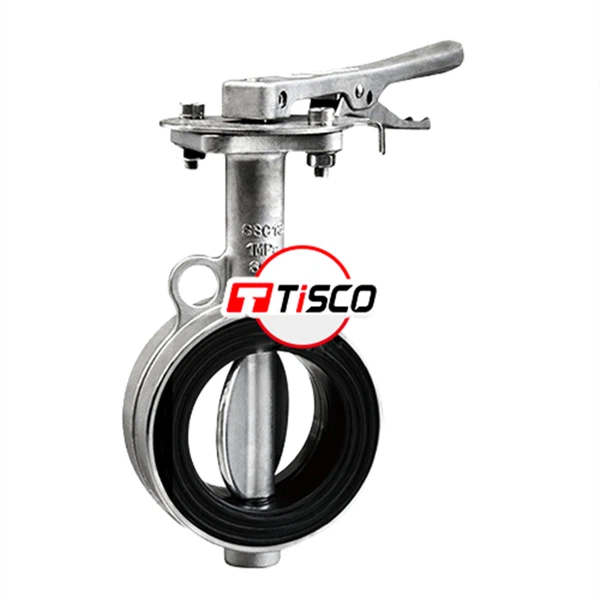

Nos, itt van - a pillangószelepek fő hátrányai. De ne értsen félre, ezeknek a szelepeknek még mindig sok alkalmazásban megvan a helyük. Viszonylag olcsók, könnyűek és könnyen telepíthetők, ezért az iparágak széles körében népszerű választás. Cégünknél többféle pillangószelepet kínálunk, plWafer - típusú Center - vonal pillangószelepekésHáromszoros excentrikus kétirányú sűrű pillangószelepek, amelyek célja ezen hátrányok némelyikének minimalizálása.
Ha a pillangószelepek piacán dolgozik, és szeretné megvitatni, hogy ezek a hátrányok hogyan befolyásolhatják az Ön konkrét alkalmazását, vagy ha bármilyen kérdése van termékeinkkel kapcsolatban, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk Önnek meghozni a megfelelő választást projektje számára.
Hivatkozások
- Valve Handbook, 4. kiadás, JS Ludwig
- Ipari szelepek: Útmutató a kiválasztásához és alkalmazásához Peter Nash
